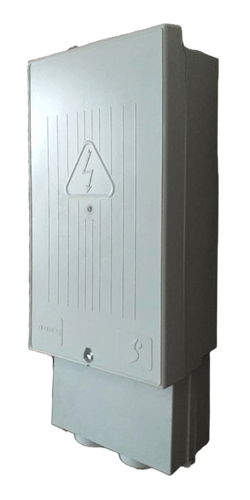

Coffret Pied De Colonne (Type C)
Les coffrets pieds de colonne PROMEG sont des équipements de protection conformes aux normes internationales conçus pour sécuriser toutes les installations électriques. Polyvalents, ils s'intègrent aisément sur les murs de bâtiments, dans des niches dédiées ou sur les murs de clôtures.
Domaines d'applications
Les coffrets pieds de colonne sont destinés à être utilisés pour la protection de toutes les installations électriques, ils sont disposés sur les murs de bâtiments, dans des niches aménagées ou sur les murs de clôtures.
Homologation de SONELGAZ
Le coffret pied de colonne (type C) PROMEG est homologué par le CREDEG (Centre de recherche et de développement de l'électricité et du gaz) / SONELGAZ.
Références normatives
Le coffret pour compteur individuel PROMEG a été conçu et réalisé selon les normes suivantes :
- HN62S31
- CEI60695-2-10
- CEI62262
- CEI60529
- CEI60439-1
Caractéristiques techniques
Caractéristiques Électriques
- L'intensité nominale : 200 A
- La tension nominale : 400 V
- Nombre de pôles : 3 + 1 (Neutre)
- Matériaux de Contact : Cuivre étamé
Degrés de Protection
- Degré de protection de l’enveloppe : IP 43
- Degré de protection contre les impacts mécaniques : IK09
- Système d’aération : Ventilation naturelle
- Fixation : 4 vis
Matériaux
- Cuve, Couvercle, Boîtier de protection de câble, Plaque pour l’isolation, Panneaux de fixation port fusible, Bouchons d’étanchéité : PC-GF GRIS
- Porte fusible : cuivre étamé
Dimensions
- Longueur : 760mm
- Largeur : 337mm
- Profondeur : 158mm
Identification du fabricant
Présent sur le coffret pied de colonne (type C):
- Empreintes du fabricant : PROMEG
- Sigle des Distributeurs
- Sigle : Eclair
Composition
Le coffret pour compteur individuel PROMEG est composé des éléments suivants :
- Cuve
- Couvercle
- Boîtier de protection de câble
- 3 Plaque pour l’isolation
- 4 Panneaux de fixation port fusible
- 4 Porte fusible en cuivre étamé
- 2 Bouchons de câble entré
- 1 Bouchon de câble sorti
- 4 Bouchons de protection
